Hệ thống DMX512 tòa nhà: Sơ đồ đi dây & DMX Splitter

Đến năm 2026, chiếu sáng mặt đứng (facade lighting) đã trở thành tiêu chuẩn bắt buộc. Chúng định hình dấu ấn kiến trúc cho các tòa nhà cao tầng hiện đại. Thực tế, hệ thống dmx512 chính là ‘bộ não’ đứng sau những màn trình diễn ánh sáng tuyệt rực rỡ đó. Tuy nhiên, đối với các kỹ sư M&E và nhà thầu thi công, mọi chuyện không hề đơn giản. Việc triển khai mạng lưới này trên quy mô hàng chục tầng thường đối mặt với vô vàn rủi ro. Cụ thể, hiện tượng suy hao tín hiệu hay nhiễu điện từ luôn chực chờ xảy ra. Ngoài ra, các xung điện đột ngột có thể phá hỏng toàn bộ thiết bị đắt tiền. Vì vậy, việc thiết kế một bản vẽ kiến trúc chuẩn mực là vô cùng cấp thiết. Đặc biệt, nguyên tắc đi dây và sơ đồ kết nối bộ khuếch đại đóng vai trò sống còn. Bên cạnh đó, các tiêu chuẩn an toàn điện khắt khe nhất cũng phải được tuân thủ tuyệt đối.

1. Tổng quan kiến trúc hệ thống DMX512 trong chiếu sáng tòa nhà

Vai trò của DMX512 trong Facade Lighting

Theo kinh nghiệm thực tế, giao thức DMX512 đã thay đổi hoàn toàn ngành chiếu sáng kiến trúc. Cụ thể, công nghệ này cho phép điều khiển độc lập từng điểm ảnh (pixel) trên mặt đứng. Nhờ đó, các nhà thiết kế có thể tạo ra hiệu ứng chuyển động vô cùng phức tạp. Thực tế, toàn bộ mặt ngoài công trình giờ đây biến thành một màn hình trình chiếu khổng lồ. Đặc biệt, mỗi đèn LED DMX512 sẽ nhận một địa chỉ tín hiệu hoàn toàn riêng biệt. Vì vậy, hệ thống dễ dàng đồng bộ hóa màu sắc và cường độ sáng theo kịch bản. Hơn nữa, tốc độ truyền tải dữ liệu cao giúp hình ảnh chuyển động cực kỳ mượt mà. Đáng chú ý, giao thức này hoạt động vô cùng ổn định trong môi trường thời tiết khắc nghiệt. Do đó, các dự án cao tầng hiện nay đều ưu tiên sử dụng chuẩn điều khiển kỹ thuật số này.

Bên cạnh khả năng tạo hiệu ứng, DMX512 còn mang lại sự linh hoạt tối đa cho vận hành. Cụ thể, người quản lý có thể thay đổi kịch bản chiếu sáng chỉ bằng vài cú click chuột. Thực tế, các dịp lễ hội hay sự kiện đặc biệt đều cần những gam màu trình diễn khác nhau. Ngoài ra, công nghệ này hỗ trợ tính năng làm mờ (dimming) vô cùng mượt mà không gây nhấp nháy. Đặc biệt, hệ thống điều khiển hiện đại có thể lập lịch phát tự động theo thời gian thực. Nhờ vậy, chủ đầu tư tiết kiệm được đáng kể chi phí nhân sự vận hành hàng ngày. Quan trọng hơn, khả năng mở rộng của mạng lưới này gần như không có giới hạn. Nhìn chung, đây là nền tảng vững chắc nhất cho mọi ý tưởng thiết kế ánh sáng táo bạo.

Cấu trúc cơ bản của hệ thống

Để vận hành trơn tru, một mạng lưới chiếu sáng cần bốn thành phần cốt lõi liên kết chặt chẽ. Đầu tiên, Bộ điều khiển trung tâm (Master Controller) đóng vai trò phát tín hiệu gốc. Tiếp theo, cáp truyền dẫn tín hiệu làm nhiệm vụ vận chuyển dữ liệu đi khắp tòa nhà. Ngoài ra, Bộ giải mã (DMX Decoder) giúp dịch tín hiệu số thành lệnh điều khiển điện áp. Cuối cùng, thiết bị đầu cuối chính là các bộ đèn LED DMX trực tiếp phát ra ánh sáng. Trên thực tế, mỗi thành phần đều phải tương thích hoàn hảo với nhau về mặt thông số. Nếu một mắt xích gặp lỗi, toàn bộ hiệu ứng ánh sáng trên mặt đứng sẽ bị gián đoạn. Vì vậy, khâu lựa chọn thiết bị ban đầu đòi hỏi sự tính toán vô cùng kỹ lưỡng.

Trong cấu trúc này, Master Controller thường được lập trình sẵn các file hiệu ứng thông qua phần mềm chuyên dụng. Cụ thể, dữ liệu sẽ được xuất ra dưới dạng các gói tín hiệu kỹ thuật số liên tục. Thực tế, cáp truyền dẫn phải đảm bảo duy trì tính toàn vẹn của các gói dữ liệu này. Bên cạnh đó, DMX Decoder thường được tích hợp sẵn bên trong các bộ đèn LED hiện đại. Nhờ đó, quá trình thi công lắp đặt được rút ngắn đi rất nhiều thời gian. Đặc biệt, các bộ đèn hiện nay sử dụng chip LED RGB hoặc RGBW để pha trộn màu sắc. Tóm lại, sự phối hợp nhịp nhàng giữa phần cứng và phần mềm tạo nên một hệ sinh thái hoàn chỉnh.

Phối hợp hệ thống cơ điện

Sau khi phân tích dữ liệu thiết kế, việc đồng bộ cơ điện là bước bắt buộc phải thực hiện. Cụ thể, mạng lưới chiếu sáng trang trí không thể hoạt động độc lập lẻ loi. Chúng phải được tích hợp khéo léo vào tổng thể hạ tầng kỹ thuật của toàn bộ công trình. Theo TCVN 9211:2012 về thiết kế công trình, hệ thống điện chiếu sáng DMX cần phối hợp chặt chẽ. Cụ thể, chúng phải đồng bộ với hệ thống điện chiếu sáng và điện động lực chung của tòa nhà. Ngoài ra, việc đi tuyến cáp tín hiệu phải tránh xung đột với hệ thống thông gió điều hòa. Bên cạnh đó, đường dây tuyệt đối không được cản trở hệ thống phòng cháy chữa cháy.

Việc lập kế hoạch không gian cho các tủ điện điều khiển cũng quan trọng không kém. Thực tế, tủ điện DMX cần đặt tại vị trí dễ dàng tiếp cận để thuận tiện bảo trì. Tuy nhiên, chúng vẫn phải đảm bảo yếu tố thẩm mỹ và không lấn chiếm không gian sử dụng. Đặc biệt, kỹ sư M&E phải tính toán kỹ lưỡng tải trọng điện năng tiêu thụ của toàn bộ đèn. Nhờ đó, hệ thống cáp nguồn cấp động lực mới được định cỡ một cách chính xác nhất. Hơn nữa, sự phối hợp nhịp nhàng giữa các bộ môn M&E giúp giảm thiểu rủi ro thi công. Nhìn chung, một thiết kế tốt sẽ ngăn chặn tình trạng đập phá sửa chữa khi dự án đang chạy.

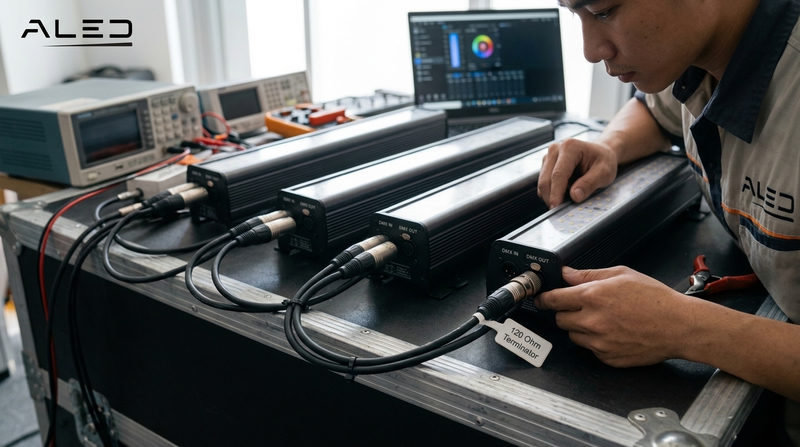

2. Nguyên tắc đi dây hệ thống DMX512 chuẩn kỹ thuật

Cấu trúc nối tiếp (Daisy-chain)

Theo nguyên lý kỹ thuật, giao thức DMX512 bắt buộc phải đi dây theo dạng chuỗi nối tiếp. Cụ thể, phương pháp này còn được giới chuyên môn gọi là cấu trúc Daisy-chain (In-Out). Thực tế, tín hiệu sẽ đi từ bộ điều khiển vào cổng nhận của thiết bị thứ nhất. Sau đó, tín hiệu tiếp tục truyền từ cổng xuất của thiết bị thứ nhất sang thiết bị thứ hai. Quá trình này lặp lại liên tục cho đến điểm cuối cùng của chuỗi kết nối. Tuy nhiên, bạn tuyệt đối không được đấu nối theo hình sao (Star topology) nếu thiếu thiết bị hỗ trợ. Tương tự, cấu trúc hình cây (Tree topology) cũng bị nghiêm cấm trong mạng DMX cơ bản.

Nguyên nhân của quy định này xuất phát từ bản chất vật lý của sóng tín hiệu điện. Cụ thể, việc rẽ nhánh trực tiếp trên dây cáp sẽ làm biến dạng sóng tín hiệu nghiêm trọng. Hậu quả là các bộ đèn LED sẽ nhấp nháy loạn xạ hoặc mất hoàn toàn khả năng nhận lệnh. Thực tế, hiện tượng này được gọi là sự không đồng bộ trở kháng trong truyền tải dữ liệu. Vì vậy, các nhà thầu thi công phải đào tạo công nhân tuân thủ tuyệt đối sơ đồ In-Out. Đặc biệt, mọi mối nối rẽ nhánh tự phát đều là nguyên nhân gây sập hệ thống sau này. Để tìm hiểu thêm về lịch sử và thông số kỹ thuật sâu hơn, bạn có thể tham khảo tiêu chuẩn DMX512 trên Wikipedia.

Giới hạn vật lý của cáp DMX512

Bên cạnh cấu trúc đi dây, giới hạn vật lý là yếu tố sống còn quyết định sự thành bại. Theo kinh nghiệm thực tế, giao thức RS-485 nền tảng có những quy định vô cùng nghiêm ngặt. Cụ thể, mỗi nhánh cáp chỉ được phép kết nối tối đa 32 thiết bị nhận tín hiệu. Nếu vượt quá con số này, dòng điện tín hiệu sẽ bị suy hao và biến dạng nặng nề. Ngoài ra, tổng chiều dài đường cáp trên một nhánh tuyệt đối không được vượt quá 300 mét. Thực tế, môi trường tòa nhà cao tầng luôn tồn tại rất nhiều nguồn gây nhiễu điện từ. Vì vậy, việc kéo cáp quá dài sẽ làm tăng nguy cơ sai lệch dữ liệu truyền tải.

Để đảm bảo an toàn, các kỹ sư luôn phải tính toán khoảng cách dự phòng khi thiết kế. Do đó, chiều dài cáp thực tế thường chỉ nên giới hạn ở mức 200 đến 250 mét. Cụ thể, sự suy hao tín hiệu không chỉ phụ thuộc vào chiều dài mà còn do chất lượng cáp. Thực tế, các mối nối trung gian tại đầu cắm đèn cũng gây ra điện trở tiếp xúc. Đặc biệt, khi nhiệt độ môi trường ngoài trời tăng cao, điện trở của dây dẫn cũng tăng theo. Nhờ việc giữ khoảng cách an toàn, hệ thống sẽ luôn hoạt động ổn định trong mọi điều kiện. Tóm lại, việc tuân thủ con số 32 thiết bị và 300 mét là nguyên tắc bất di bất dịch.

Tiêu chuẩn cáp và Điện trở đầu cuối

Việc lựa chọn đúng loại cáp tín hiệu quyết định đến 80% độ ổn định của toàn bộ dự án. Cụ thể, bạn bắt buộc phải sử dụng cáp xoắn đôi có bọc lớp lưới chống nhiễu chuyên dụng. Đặc biệt, cáp phải đạt chuẩn trở kháng 120 Ohm để tương thích hoàn hảo với tín hiệu DMX. Tuy nhiên, nhiều nhà thầu thiếu kinh nghiệm thường dùng sai cáp mạng LAN hoặc cáp micro âm thanh. Hậu quả là tín hiệu bị suy giảm nhanh chóng khi truyền đi qua các khoảng cách xa. Thực tế, cáp mạng LAN có trở kháng 100 Ohm, hoàn toàn không phù hợp với chuẩn RS-485. Vì vậy, việc đầu tư vào cáp tín hiệu đúng chuẩn là khoản chi phí không thể cắt giảm.

Quan trọng hơn, bạn phải lắp điện trở đầu cuối (Terminator 120 Ohm) ở thiết bị cuối cùng. Thực tế, linh kiện điện tử nhỏ bé này có tác dụng triệt tiêu hiện tượng dội tín hiệu. Cụ thể, khi sóng tín hiệu chạy đến cuối đường dây hở, chúng sẽ bị phản xạ ngược lại. Nếu không có điện trở hấp thụ, sóng dội ngược sẽ va chạm với sóng đang đi tới. Hậu quả là toàn bộ dữ liệu trên chuỗi sẽ bị nhiễu loạn và không thể giải mã. Đáng chú ý, thao tác cắm Terminator thường bị các đội thi công bỏ quên nhiều nhất. Do đó, giám sát công trình phải kiểm tra hạng mục này cực kỳ gắt gao trước khi nghiệm thu.

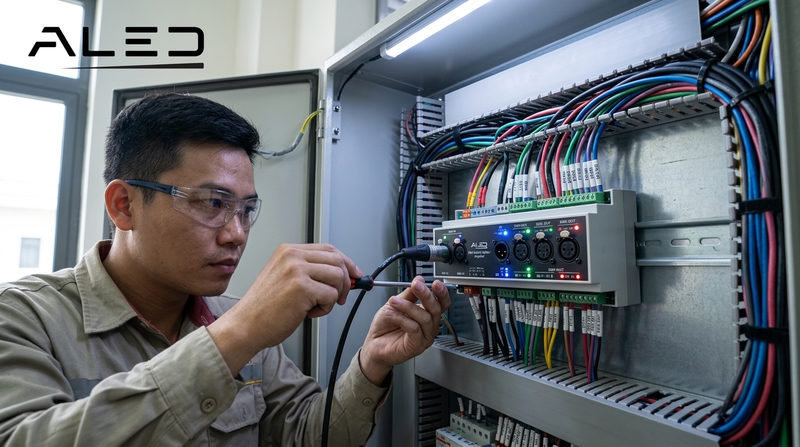

3. Giải pháp chống suy hao: Bộ khuếch đại và DMX Splitter

Khi nào cần sử dụng DMX Amplifier?

Trong các dự án quy mô lớn, giới hạn vật lý của cáp thường xuyên bị phá vỡ. Cụ thể, đường chạy cáp mặt đứng tòa nhà có thể dễ dàng vượt qua ngưỡng 300 mét. Ngoài ra, một dải đèn LED viền kiến trúc thường cần nối tiếp hơn 32 thiết bị liên tục. Lúc này, bộ khuếch đại tín hiệu (DMX Amplifier) trở thành vị cứu tinh không thể thiếu. Thực tế, thiết bị này nhận tín hiệu đang suy yếu từ đường dây và tái tạo lại dạng sóng. Sau đó, nó đẩy tín hiệu đi tiếp với cường độ mạnh mẽ hệt như lúc ban đầu. Nhờ đó, bạn có thể mở rộng khoảng cách truyền dẫn thêm 300 mét nữa một cách an toàn.

Tuy nhiên, việc lạm dụng quá nhiều bộ khuếch đại nối tiếp cũng mang lại tác dụng phụ. Cụ thể, mỗi lần tín hiệu đi qua Amplifier, hệ thống sẽ sinh ra một độ trễ siêu nhỏ. Thực tế, nếu nối tiếp quá 3 bộ khuếch đại, độ trễ này sẽ trở nên rõ rệt. Hậu quả là các đèn ở cuối chuỗi sẽ chuyển màu chậm hơn so với các đèn đầu chuỗi. Vì vậy, kỹ sư cần tính toán kỹ lưỡng vị trí lắp đặt trên bản vẽ thi công. Đặc biệt, việc sử dụng Amplifier chỉ nên là giải pháp tình thế cho những tuyến cáp thẳng dài. Đối với mạng lưới phức tạp, chúng ta cần một giải pháp chia nhánh thông minh hơn.

Vai trò của DMX Splitter (Bộ chia tín hiệu)

Như đã đề cập ở phần trước, cáp DMX không thể tự rẽ nhánh theo hình sao. Tuy nhiên, kiến trúc thực tế của tòa nhà lại đòi hỏi việc phân bổ tín hiệu ra nhiều hướng. Cụ thể, tín hiệu từ trục kỹ thuật đứng cần chia ngang ra các tầng khác nhau. Lúc này, DMX Splitter (Bộ chia tín hiệu) chính là giải pháp kỹ thuật hoàn hảo và triệt để nhất. Thiết bị này cho phép chuyển đổi từ cấu trúc Daisy-chain sang cấu trúc hình sao một cách an toàn. Thực tế, một bộ Splitter tiêu chuẩn có thể nhận một đường tín hiệu đầu vào duy nhất. Sau đó, nó nhân bản và xuất ra 4 đến 8 nhánh tín hiệu đầu ra hoàn toàn độc lập.

Sự xuất hiện của Splitter giải quyết triệt để bài toán giới hạn thiết bị và khoảng cách. Đặc biệt, mỗi nhánh đầu ra của bộ chia lại hoạt động như một chuỗi Daisy-chain mới hoàn toàn. Nhờ vậy, giới hạn 32 thiết bị và 300 mét cáp được làm mới lại từ đầu cho từng nhánh. Cụ thể, nếu dùng Splitter 8 cổng, bạn có thể điều khiển tối đa 256 thiết bị cùng lúc. Thực tế, điều này giúp hệ thống dây dẫn trở nên gọn gàng và dễ quản lý hơn rất nhiều. Bên cạnh đó, việc chia nhỏ mạng lưới giúp cô lập các sự cố hư hỏng cục bộ. Nhìn chung, đây là thiết bị bắt buộc phải có trong mọi dự án chiếu sáng cao tầng.

Công nghệ cách ly quang (Optical Isolation)

Điểm đáng giá nhất của các bộ DMX Splitter hiện đại chính là công nghệ cách ly quang học. Cụ thể, tính năng này sử dụng ánh sáng để truyền tín hiệu giữa các bo mạch bên trong. Nhờ đó, các nhánh đầu ra được cách ly hoàn toàn về mặt điện học với nhau. Thực tế, môi trường ngoài trời luôn tiềm ẩn rủi ro chập cháy do nước mưa hoặc sấm sét. Nếu một nhánh đèn LED bị chập điện, xung điện cao áp sẽ chạy ngược về dây tín hiệu. Tuy nhiên, công nghệ Optical Isolation sẽ chặn đứng luồng điện nguy hiểm này ngay tại cổng bộ chia.

Sự bảo vệ này mang lại sự an tâm tuyệt đối cho các nhà quản lý vận hành. Vì vậy, xung điện không thể lan truyền ngược về Master Controller hay phá hỏng các nhánh khác. Đáng chú ý, đây là lớp bảo vệ tối quan trọng cho toàn bộ mạng lưới thiết bị đắt tiền. Thực tế, chi phí thay thế một bộ Master Controller cao hơn rất nhiều so với một bộ Splitter. Do đó, bạn tuyệt đối không được sử dụng các bộ chia giá rẻ thiếu tính năng cách ly quang. Tóm lại, đầu tư vào thiết bị chuẩn công nghiệp là cách tốt nhất để bảo vệ tài sản dự án.

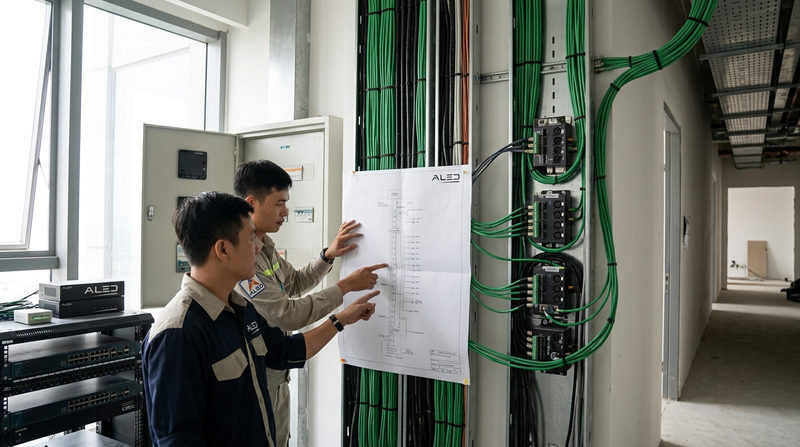

4. Sơ đồ kết nối DMX Splitter chi tiết cho tòa nhà cao tầng

Thiết kế cáp trục đứng (Riser Cabling)

Theo kinh nghiệm thực tế, việc thiết kế tuyến cáp trục đứng đòi hỏi tầm nhìn tổng thể. Cụ thể, phòng điều khiển trung tâm thường được đặt tại tầng hầm hoặc tầng kỹ thuật mái. Từ đây, cáp tín hiệu DMX chính sẽ chạy dọc theo trục kỹ thuật điện của tòa nhà. Thực tế, tuyến cáp này đóng vai trò như xương sống của toàn bộ mạng lưới chiếu sáng. Vì vậy, bạn phải sử dụng loại cáp bọc giáp chống nhiễu cường độ cao để bảo vệ vật lý. Ngoài ra, cáp tín hiệu bắt buộc phải được đi trong máng cáp (cable tray) hoàn toàn riêng biệt.

Việc cách ly tuyến cáp trục đứng giúp giảm thiểu tối đa hiện tượng nhiễu xuyên âm. Đặc biệt, khoảng cách giữa máng cáp DMX và máng cáp động lực phải đạt tối thiểu 30cm. Biện pháp này giúp ngăn chặn hiện tượng nhiễu điện từ sinh ra từ dòng điện xoay chiều công suất lớn. Thực tế, từ trường biến thiên từ cáp nguồn có thể làm sai lệch các gói dữ liệu kỹ thuật số. Quan trọng hơn, các điểm hở xuyên tầng phải được chèn vật liệu chống cháy lan đúng quy chuẩn. Nhìn chung, trục đứng càng được thi công cẩn thận, hệ thống càng hoạt động bền bỉ theo thời gian.

Phân bổ Splitter theo cụm tầng

Việc bố trí thiết bị chia tín hiệu cần tuân theo nguyên tắc tối ưu hóa chi phí và hiệu năng. Cụ thể, bạn không cần thiết phải đặt DMX Splitter ở tất cả mọi tầng của tòa nhà. Thay vào đó, kỹ sư thường áp dụng chiến thuật phân bổ thiết bị theo từng cụm tầng. Thực tế, mỗi 3 đến 5 tầng sẽ được quy hoạch và trang bị một tủ điện điều khiển phụ. Tại đây, một bộ DMX Splitter sẽ được lắp đặt để nhận tín hiệu trực tiếp từ trục đứng. Sau đó, thiết bị này sẽ chia tín hiệu ngang ra mặt tiền của các sàn tương ứng.

Chiến thuật phân bổ này mang lại lợi ích to lớn về mặt quản lý khối lượng vật tư. Nhờ đó, chiều dài cáp chạy ngang được kiểm soát chặt chẽ dưới mức giới hạn 300 mét. Bên cạnh đó, phương pháp này giúp công tác bảo trì định kỳ trở nên vô cùng thuận tiện. Nếu một cụm tầng gặp sự cố, các kỹ thuật viên có thể dễ dàng khoanh vùng để xử lý. Thực tế, họ chỉ cần kiểm tra tủ điện phụ của cụm tầng đó thay vì dò tìm toàn bộ. Đặc biệt, cách làm này cũng giúp tiết kiệm đáng kể không gian lắp đặt tủ điện tại các tầng.

Đọc và vẽ sơ đồ kết nối

Để triển khai thành công, bản vẽ sơ đồ nguyên lý (Single-line diagram) phải cực kỳ chi tiết. Cụ thể, sơ đồ cần thể hiện rõ đường đi của cáp từ Master Controller đến từng Splitter. Tiếp theo, mỗi nhánh rẽ ngang phải ghi rõ số lượng đèn LED và tổng công suất tải điện. Đáng chú ý, việc đánh địa chỉ (Addressing) cho từng thiết bị là bước tuyệt đối không thể bỏ qua. Thực tế, một vũ trụ DMX (DMX Universe) chỉ chứa tối đa 512 kênh tín hiệu điều khiển. Vì vậy, kỹ sư phải lập bảng tính toán tải tín hiệu thật cẩn thận cho từng nhánh.

Nếu hệ thống chiếu sáng mặt đứng quá lớn, số lượng kênh sẽ nhanh chóng cạn kiệt. Cụ thể, một đèn LED RGB tiêu tốn 3 kênh, trong khi đèn RGBW tiêu tốn 4 kênh. Nếu số lượng kênh vượt quá 512, bạn bắt buộc phải sử dụng thêm một vũ trụ mới. Thực tế, các Master Controller hiện đại có thể hỗ trợ hàng chục đến hàng trăm vũ trụ thông qua Art-Net. Ngoài ra, trên bản vẽ phải ký hiệu rõ vị trí lắp đặt điện trở đầu cuối tại mỗi nhánh. Nhìn chung, một sơ đồ chuẩn xác sẽ giúp nhà thầu thi công nhanh chóng và không xảy ra sai sót. Hơn nữa, tài liệu này còn phục vụ đắc lực cho công tác vận hành và nâng cấp về sau.

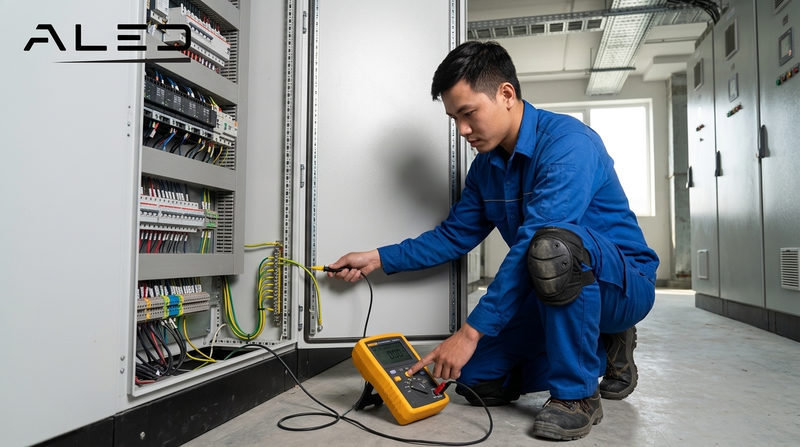

5. Tiêu chuẩn an toàn khi tích hợp hệ thống điện chiếu sáng DMX

Hệ thống nối đất an toàn

Sau khi phân tích dữ liệu kỹ thuật, an toàn điện luôn là ưu tiên hàng đầu trong mọi dự án. Theo TCVN 4530:2011, hệ thống nối đất cho tủ điện DMX phải tuân thủ quy định vô cùng nghiêm ngặt. Cụ thể, trị số điện trở nối đất an toàn tuyệt đối không được vượt quá 4 Ohm. Thực tế, tất cả các phần vỏ kim loại của thiết bị đều phải được tiếp địa cẩn thận. Biện pháp này giúp triệt tiêu dòng điện rò rỉ, bảo vệ tính mạng cho nhân viên bảo trì. Bên cạnh đó, hệ thống nối đất này cần cách ly với hệ thống chống sét đánh thẳng của tòa nhà.

Việc duy trì khoảng cách cách ly là yếu tố then chốt để tránh hiện tượng phóng điện ngược. Khoảng cách an toàn trong đất giữa hai hệ thống này phải đạt tối thiểu 5 mét. Tuy nhiên, trong một số trường hợp diện tích hẹp, công trình bắt buộc phải nối chung hai hệ thống. Khi đó, trị số điện trở nối đất tổng hợp yêu cầu khắt khe hơn, không được vượt quá 1 Ohm. Đáng chú ý, việc đo đạc điện trở phải được thực hiện định kỳ hàng năm để đảm bảo an toàn. Thực tế, cọc tiếp địa có thể bị rỉ sét hoặc suy giảm hiệu năng do điều kiện địa chất.

Tách biệt nguồn điện sự cố

Ngoài vấn đề tiếp địa, việc cấp nguồn cho thiết bị chiếu sáng cũng có những quy tắc riêng biệt. Dựa trên tiêu chuẩn thiết kế TCXDVN 288:2004, hệ thống điện phải được phân tách một cách rõ ràng. Cụ thể, nguồn điện cấp cho hệ thống chiếu sáng trang trí DMX phải hoàn toàn độc lập. Chúng tuyệt đối không được dùng chung pha hoặc chung tủ với hệ thống chiếu sáng sự cố của tòa nhà. Ngoài ra, nguồn điện này cũng phải tách biệt hoàn toàn với hệ thống chiếu sáng bảo vệ an ninh.

Sự phân tách này không phải là một yêu cầu dư thừa mà mang ý nghĩa sống còn. Thực tế, quy định này nhằm đảm bảo an toàn phòng cháy chữa cháy ở mức độ cao nhất. Nếu hệ thống đèn mặt đứng ngoài trời xảy ra chập cháy, các aptomat sẽ nhảy để ngắt điện. Khi đó, các hệ thống cứu nạn và chiếu sáng thoát hiểm bên trong vẫn hoạt động bình thường. Vì vậy, tủ điện DMX luôn được cấp nguồn từ một lộ aptomat riêng biệt trên hệ thống tủ chính. Nhìn chung, sự tuân thủ nghiêm ngặt này bảo vệ cả tuổi thọ thiết bị lẫn sinh mạng con người.

Kết luận: Kiến trúc hệ thống DMX512 cho tòa nhà cao tầng đòi hỏi sự tuân thủ nghiêm ngặt về kỹ thuật. Cụ thể, nguyên tắc đi dây Daisy-chain và giới hạn thiết bị là nền tảng không thể phá vỡ. Đặc biệt, việc ứng dụng thông minh các bộ DMX Splitter và Amplifier giúp đảm bảo tín hiệu luôn ổn định. Cùng với đó, các tiêu chuẩn tiếp địa và độc lập nguồn điện là bắt buộc để hệ thống vận hành an toàn. Thực tế, một thiết kế chuẩn mực sẽ mang lại những màn trình diễn ánh sáng facade đẳng cấp nhất. Bạn đang thiết kế hệ thống chiếu sáng mặt đứng cho dự án cao tầng? Liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tư vấn sơ đồ kết nối DMX Splitter tối ưu và nhận báo giá thiết bị điều khiển chính hãng.
