Tổng hợp 8 cách nối đèn led nối tiếp chi tiết phổ biến hiện nay

Hiểu đúng cách nối đèn LED nối tiếp sẽ giúp hệ thống chiếu sáng hoạt động ổn định, an toàn và tiết kiệm điện hơn. Đây là phương pháp được nhiều người áp dụng khi muốn lắp nhiều bóng LED trên cùng một đường dây mà vẫn đảm bảo độ sáng đồng đều. Nếu bạn đang tìm cách thực hiện nhanh, đúng kỹ thuật và hiệu quả, hãy bắt đầu với những hướng dẫn cơ bản dưới đây.

1. Cách đấu nối đèn led nối tiếp đèn led

• Bước 1: Đưa dây nóng từ nguồn điện vào chân của công tắc.
• Bước 2: Từ chân còn lại của công tắc, nối sang một đầu của bóng LED số 1.
• Bước 3: Đầu còn lại của bóng LED số 1 tiếp tục nối với một đầu của bóng LED số 2.
• Bước 4: Tiếp tục đấu nối tuần tự như vậy cho các bóng kế tiếp. Đến bóng LED cuối cùng, đầu dây còn lại sẽ được nối với dây nguội của nguồn điện.
• Bước 5: Sau khi hoàn tất, dùng băng dính cách điện quấn chặt các mối nối để đảm bảo an toàn và tránh rò điện trong quá trình sử dụng.

2. Cách đấu nối đèn led 220V nối tiếp

Hướng dẫn đấu nối đèn LED 220V khá đơn giản bởi loại đèn này có thể sử dụng trực tiếp nguồn điện mà không cần bộ chuyển đổi như các dòng 12V hoặc 24V.

• Bước 1: Ngắt nguồn điện tổng trước khi thao tác để đảm bảo an toàn.
• Bước 2: Đấu dây nguồn từ hệ thống điện vào dây cấp nguồn của driver đèn LED.
• Bước 3: Từ driver, nối tiếp đến bóng đèn LED.
• Bước 4: Sau khi hoàn tất, cấp lại nguồn điện và bật công tắc để kiểm tra hoạt động của đèn.

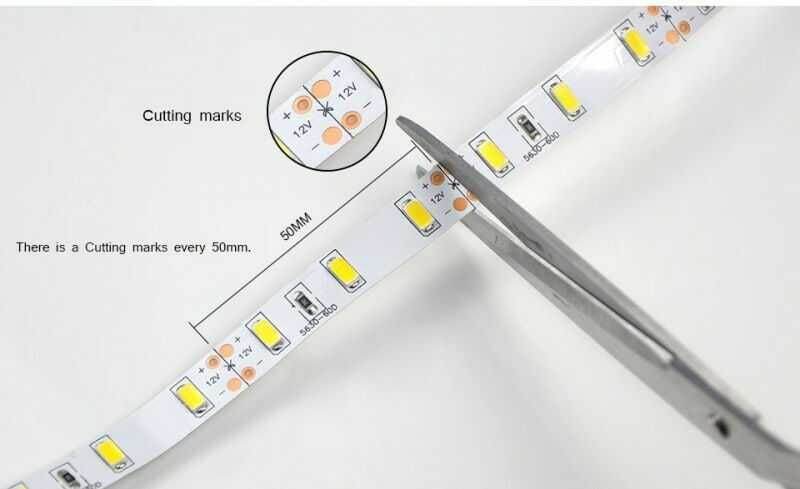

3. Cách đấu đấu nối đèn led 12V vào nguồn 12V

Chuẩn bị trước khi đấu nối
Bạn cần chuẩn bị đầy đủ dụng cụ gồm: tua vít nhỏ, kìm cắt, mỏ hàn, nhựa thông, dây điện loại nhỏ, dây LED 12V và bộ nguồn 12V dành cho đèn LED dây.

Quy trình đấu nối đèn LED dây 12V nối tiếp với nguồn 12V:

• Bước 1: Xác định chính xác cực âm và cực dương của bóng LED 12V.
• Bước 2: Kiểm tra đầu vào và đầu ra của bộ nguồn để đảm bảo đấu nối đúng chiều.
• Bước 3: Tiến hành nối dây dương của đèn với cực dương của nguồn, đồng thời nối dây âm của đèn LED với cực âm của nguồn.

4. Cách đấu nối đèn led nối tiếp 2 nguồn 12V thành 24V

Trường hợp cần nguồn 24V nhưng chỉ có sẵn hai bộ nguồn 12V, bạn có thể xử lý bằng cách đấu nối tiếp để tạo ra điện áp mong muốn.

Chuẩn bị:

• Hai bộ nguồn 12V – 2A
• Dây nguồn đã đấu nối tiếp sẵn để tạo đầu ra chung
• Thiết bị kiểm tra điện áp (test nguồn)

Các bước thực hiện:

• Bước 1: Dùng thiết bị đo để kiểm tra điện áp thực tế của từng nguồn 12V.
• Bước 2: Kết nối hai nguồn vào dây nguồn đã chuẩn bị theo kiểu nối tiếp.
• Bước 3: Đo lại điện áp đầu ra bằng thiết bị test để xác nhận có đúng 24V.
• Bước 4: Cắm dây điện và kiểm tra hoạt động của thiết bị sau khi cấp nguồn.

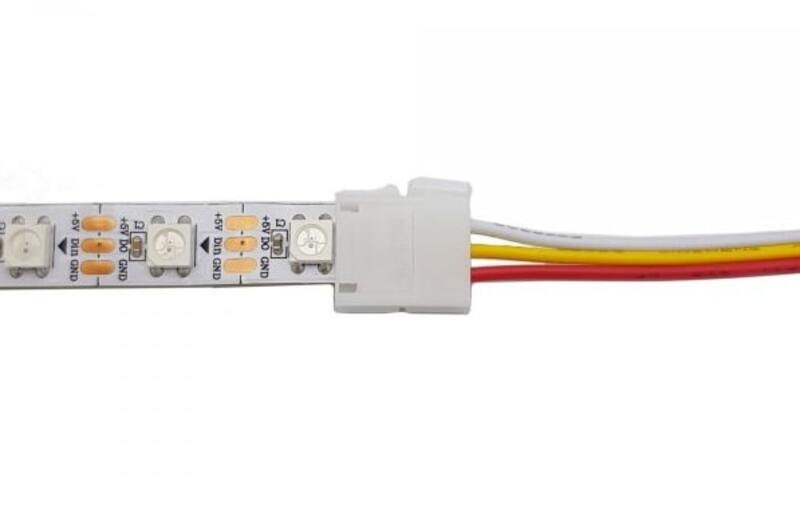

5. Cách đấu nối đèn led 24V nối tiếp

Quy trình đấu nối dây LED với đầu nối:

• Bước 1: Chọn loại đầu nối thích hợp cho dây LED, có thể dùng dạng kẹp (clip-on) hoặc dạng gập (fold-over).
• Bước 2: Đưa dây LED trượt vào bên trong đầu nối.
• Bước 3: Gập hoặc khóa chặt đầu nối để cố định dây.
• Bước 4: Tiến hành kết nối dây LED với bộ nguồn và nguồn điện, sau đó kiểm tra ánh sáng.

6. Cách nối đèn led nối tiếp chung

Điều quan trọng nhất là phải xác định đúng cực âm và cực dương của từng bóng LED. Nếu đấu sai cực, hệ thống sẽ không sáng hoặc thậm chí gây hỏng hóc.

Chuẩn bị dụng cụ cần thiết: tua vít, mỏ hàn, kìm cắt, dây dẫn (có thể dùng dây kẽm), nhựa thông, nguồn điện và các bóng LED cần lắp đặt.

Các bước thực hiện:

• Mắc nối tiếp các bóng LED với điện trở khoảng 15Ω (có thể dùng giá trị nhỏ hơn để điều chỉnh độ sáng phù hợp).
• Xác định cực dương và cực âm của bóng LED cũng như đầu vào/ra của bộ nguồn.
• Tiến hành đấu nối các bóng LED theo sơ đồ nối tiếp.
• Kết nối toàn bộ hệ thống với nguồn điện và ổ cắm, sau đó cố định chắc chắn bằng các dụng cụ đã chuẩn bị để đảm bảo an toàn.

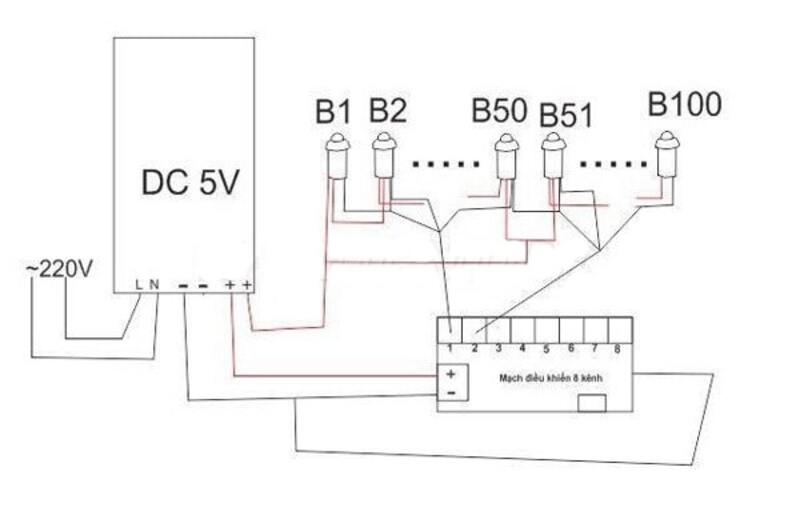

7. Cách đấu nối đèn led 5V nối tiếp

• Khi lắp đặt đèn LED 5V, cần sử dụng nguồn tổ ong với dòng điện 40A hoặc 60A. Bộ nguồn này có nhiệm vụ chuyển đổi dòng xoay chiều thành dòng một chiều và đồng thời giảm công suất để phù hợp với đèn LED. Để hệ thống chiếu sáng vận hành ổn định, nên kết hợp thêm mạch ổn áp nhằm duy trì điện áp đầu ra ổn định.
• Về cách đấu nối: nối hai đầu dây của các bóng LED theo kiểu nối tiếp, sau đó kết nối với nguồn 5V thông qua công tắc để hoàn tất việc cấp nguồn cho hệ thống.

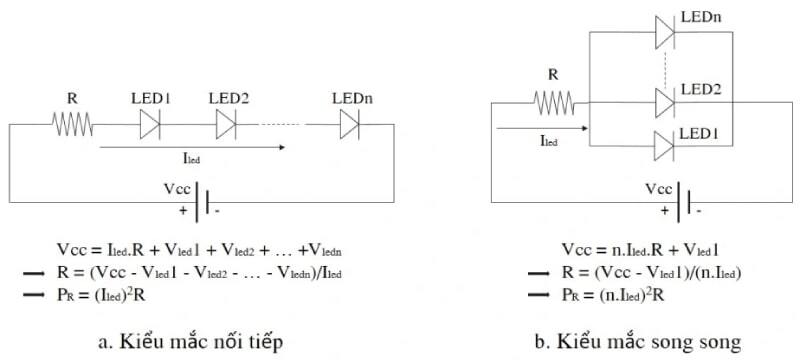

8. Nên đấu nối đèn LED nối tiếp hay song song?

• Mỗi cách đấu nối đều có ưu điểm và hạn chế riêng, vì vậy cần cân nhắc lựa chọn mắc nối tiếp, mắc song song hoặc kết hợp cả hai tùy theo mục đích chiếu sáng và đặc điểm công trình.
• Khi đấu song song, tất cả các bóng LED sẽ nhận cùng một mức điện áp. Bóng nào có điện trở nhỏ hơn sẽ hút dòng điện nhiều hơn, dẫn đến ánh sáng mạnh hơn; ngược lại, bóng có điện trở lớn hơn sẽ sáng yếu hơn.
• Với cách mắc nối tiếp, các bóng LED đều nhận cùng một dòng điện. Tuy nhiên, bóng nào có điện trở cao sẽ chịu điện áp lớn hơn, từ đó phát ra ánh sáng mạnh hơn so với bóng có điện trở thấp.

Như vậy, khi nắm rõ cách nối đèn LED nối tiếp, bạn sẽ dễ dàng tự thực hiện lắp đặt an toàn và đảm bảo hệ thống hoạt động ổn định. Việc thực hiện đúng kỹ thuật không chỉ giúp nguồn sáng bền bỉ hơn mà còn tối ưu hiệu suất chiếu sáng cho toàn bộ không gian.
