Trong lĩnh vực chiếu sáng, việc hiểu đúng kí hiệu LED là rất quan trọng để lựa chọn sản phẩm phù hợp và sử dụng hiệu quả. Các ký hiệu trên đèn LED thể hiện nhiều thông số như công suất, nhiệt màu, quang thông hay khả năng chống nước, giúp người dùng nắm rõ đặc tính của thiết bị. Vậy những ký hiệu LED phổ biến gồm những gì và ý nghĩa ra sao? Hãy cùng ALED tìm hiểu ngay sau đây.
Xem Nhanh
1. Tìm hiểu về kí hiệu LED
Ký hiệu đèn LED là hệ thống thông tin giúp người dùng hiểu rõ đặc tính kỹ thuật, khả năng chiếu sáng và phạm vi ứng dụng của từng loại đèn. Trong thiết kế chiếu sáng, việc nắm vững các ký hiệu này là yếu tố quan trọng để lựa chọn đúng sản phẩm, đảm bảo hiệu quả thẩm mỹ – tiết kiệm điện – an toàn trong quá trình vận hành. Các ký hiệu được in trên thân đèn hoặc bao bì thường bao gồm thông số về công suất, quang thông, màu ánh sáng, khả năng chống nước và nhiều yếu tố khác liên quan đến chất lượng ánh sáng.
2. Các loại ký hiệu đèn LED phổ biến

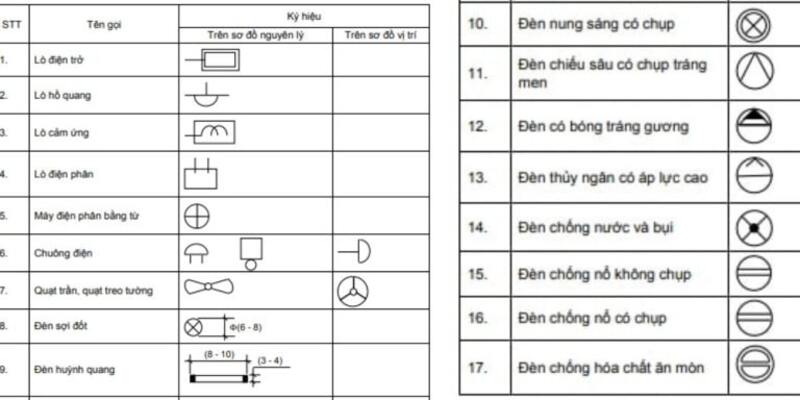

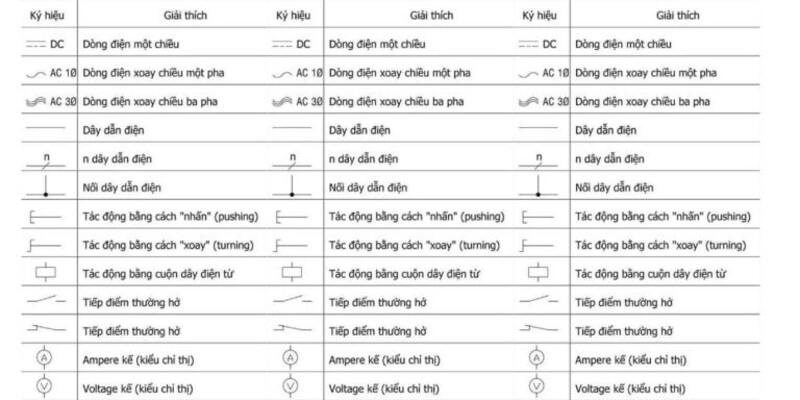

2.1 Ký hiệu đèn LED trong sơ đồ mạch điện
Trong các bản thiết kế chiếu sáng và sơ đồ mạch điện, ký hiệu đèn LED giúp kỹ sư, thợ thi công nhận biết chính xác loại đèn, vị trí lắp đặt và cách kết nối. Đây là hệ ngôn ngữ chung trong bản vẽ kỹ thuật, đảm bảo quá trình thi công diễn ra đồng bộ và hạn chế sai sót.
Các ký hiệu thường gặp:
- Biểu tượng LED dạng tam giác hoặc mũi tên kép phát sáng, đại diện cho nguồn sáng đi-ốt.
- Ký hiệu nguồn DC 12V/24V, thể hiện đèn LED chạy điện áp thấp.
- Ký hiệu bộ nguồn/driver, giúp xác định vị trí đặt nguồn tách rời của hệ thống LED.
- Ký hiệu đèn đơn, đèn dải (LED strip) dùng cho các đường sáng dài hoặc chiếu hắt.
Những ký hiệu này không chỉ giúp người đọc bản vẽ hiểu đúng cấu trúc hệ thống đèn, mà còn hỗ trợ việc kiểm tra, sửa chữa sau này trở nên nhanh chóng và chính xác hơn.
2.2 Ký hiệu trên thân đèn và bao bì sản phẩm
Ký hiệu trên thân đèn và bao bì chính là “bản mô tả thu nhỏ” của sản phẩm, cung cấp đầy đủ thông tin để lựa chọn đúng loại đèn cho từng không gian. Những ký hiệu này phản ánh khả năng chiếu sáng, độ bền và mức tiêu thụ điện của đèn, giúp người dùng dễ dàng so sánh và đánh giá.
Các ký hiệu phổ biến gồm:
- W (Watt): Công suất đèn → mức tiêu thụ điện.
- Lm (Lumen): Quang thông → độ sáng tổng cộng của đèn.
- K (Kelvin): Nhiệt độ màu → ánh sáng vàng ấm, trung tính hoặc trắng lạnh.
- CRI: Chỉ số hoàn màu, càng cao càng giúp tái hiện màu sắc tự nhiên.
- Beam Angle: Góc chiếu, xác định độ rộng vùng sáng.
- PF: Hệ số công suất, thể hiện mức độ hiệu suất điện của đèn.
- Điện áp hoạt động (V – Hz): Đảm bảo tương thích với hệ thống điện thực tế.
2.3 Ký hiệu tiêu chuẩn/chứng nhận chất lượng
Các chứng nhận và tiêu chuẩn chất lượng đóng vai trò cực kỳ quan trọng trong chiếu sáng, đặc biệt là đối với đèn LED sử dụng lâu dài. Đây là cơ sở đảm bảo rằng sản phẩm an toàn, đạt hiệu suất tốt và phù hợp với môi trường lắp đặt.
Một số ký hiệu – chứng nhận quan trọng gồm:
- IP65/IP67/IP68: Tiêu chuẩn chống bụi – chống nước, đặc biệt quan trọng với đèn ngoài trời và đèn âm nước.
- CE (Châu Âu): Đáp ứng tiêu chuẩn an toàn điện, môi trường và sản xuất.
- RoHS: Đảm bảo đèn không chứa các chất độc hại như chì, thuỷ ngân.
- ISO 9001: Tiêu chuẩn quản lý chất lượng trong sản xuất.
- Energy Star: Chứng nhận tiết kiệm năng lượng.
- UL/ETL: Tiêu chuẩn an toàn điện quốc tế, áp dụng cho nhiều sản phẩm LED.
3. Ý nghĩa của từng ký hiệu đèn LED
Ký hiệu đèn LED được xem như “ngôn ngữ kỹ thuật” giúp người dùng hiểu rõ khả năng chiếu sáng, mức tiêu thụ điện, độ bền và các yêu cầu lắp đặt của sản phẩm. Trong thiết kế chiếu sáng, nắm rõ ý nghĩa từng ký hiệu giúp chúng ta đưa ra lựa chọn chính xác, đảm bảo hiệu quả thẩm mỹ – kỹ thuật – tiết kiệm điện cho toàn bộ công trình. Dưới đây là ý nghĩa của những ký hiệu quan trọng bạn sẽ thường gặp:
- W (Watt) – Công suất
- Cho biết mức điện năng tiêu thụ của đèn LED.
- Công suất càng cao → đèn càng sáng nhưng tiêu thụ điện nhiều hơn.
- Lm (Lumen) – Quang thông
- Thể hiện độ sáng tổng mà đèn phát ra.
- Chỉ số Lm cao không luôn có nghĩa là tốt, cần phù hợp với mục đích chiếu sáng (hắt, rọi, chiếu điểm…).
- K (Kelvin) – Nhiệt độ màu
- Xác định màu ánh sáng: vàng ấm, trung tính hoặc trắng lạnh.
- 2700K – 3000K: Ánh sáng vàng ấm, tạo sự thư giãn.
- 4000K: Trắng trung tính, cân bằng và rõ nét.
- 6000K: Trắng lạnh, phù hợp khu vực cần độ sáng cao.
- CRI – Chỉ số hoàn màu
- Đánh giá khả năng tái hiện màu sắc của vật thể dưới ánh sáng.
- CRI càng cao (trên 80 – 90), màu sắc càng chân thực, phù hợp showroom, sân vườn cao cấp, chiếu mỹ thuật.
- IP – Tiêu chuẩn chống nước và bụi
- Gồm 2 số:
- Số đầu: chống bụi (0–6).
- Số thứ hai: chống nước (0–8).
- IP65 trở lên phù hợp ngoài trời; IP68 chuyên dùng cho đèn âm nước.
- PF – Hệ số công suất
- Cho biết mức hiệu quả sử dụng điện năng của đèn.
- PF ≥ 0.9 thể hiện đèn có chất lượng tốt, thất thoát điện ít.
- Beam Angle – Góc chiếu
- Quy định độ rộng vùng sáng.
- Góc hẹp (15°–30°): chiếu rọi nhấn mạnh.
- Góc rộng (60°–120°): chiếu lan tỏa, chiếu sáng tổng.
- V/Hz – Điện áp và tần số
- Cho biết nguồn điện phù hợp để đèn hoạt động ổn định.
- Tránh dùng sai nguồn gây giảm tuổi thọ hoặc cháy đèn.
- LED SMD / COB – Công nghệ chip LED
- SMD: phù hợp ánh sáng tỏa rộng, ít tỏa nhiệt.
- COB: ánh sáng mạnh, tập trung, dùng cho đèn rọi hoặc đèn chiếu xa.
- RGB / RGBW – Hiệu ứng đổi màu
- RGB: tạo ánh sáng đổi màu cơ bản.
- RGBW: thêm ánh sáng trắng → hiệu ứng phong phú và đẹp mắt hơn cho sân vườn, mặt tiền, tòa nhà.
- CE / RoHS / Energy Star / UL – Chứng nhận chất lượng
- CE: đạt chuẩn an toàn châu Âu.
- RoHS: không chứa chất độc hại.
- Energy Star: tiết kiệm điện năng.
- UL/ETL: chứng nhận an toàn thiết bị điện quốc tế.
Như vậy, kí hiệu LED giúp người dùng hiểu rõ hơn về thông số kỹ thuật và đặc tính của từng loại đèn, từ đó lựa chọn đúng sản phẩm phù hợp với nhu cầu chiếu sáng. Khi nắm vững các ký hiệu này, bạn sẽ dễ dàng đánh giá chất lượng, hiệu suất và ứng dụng của đèn LED một cách chính xác và hiệu quả hơn.
